鑄造工業(yè)是資源消耗和能源消耗較大的行業(yè)，容易對環(huán)境造成污染，近兩年，隨著國家環(huán)保政策的趨嚴，國民環(huán)保意識的增強，鑄造行業(yè)面臨轉(zhuǎn)型升級，環(huán)保、綠色、可持續(xù)發(fā)展成為大勢所趨。
而砂型鑄造生產(chǎn)主要的固體廢物是廢砂，大量廢砂不僅浪費資源，還給鑄造廠周邊環(huán)境造成很大危害。目前，舊砂再生技術(shù)的推廣應(yīng)用，使廢砂舊砂現(xiàn)狀得到明顯改善，其中CC燒結(jié)陶粒砂再生利用優(yōu)勢明顯，備受鑄造企業(yè)的肯定與認可。
CC燒結(jié)陶粒砂再生利用
1.CC燒結(jié)陶粒砂再生率與前后對比
由于硅砂粒形不規(guī)則，反復(fù)使用后不僅會影響砂型的透氣性，而且因其強度低，再生時會產(chǎn)生很多的廢棄物。而CC燒結(jié)陶粒砂粒形近似球形，多次再生后表面更加光潔，球形度更好，強度沒有降低，廢棄物少，利用率高。
硅砂的莫氏硬度約6～7，經(jīng)機械研磨時，較容易被機械設(shè)備磨耗掉，CC燒結(jié)陶粒砂的莫氏硬度達8～9，相對磨損率較小。
點擊看大圖
點擊看大圖
2.CC燒結(jié)陶粒砂再生性能

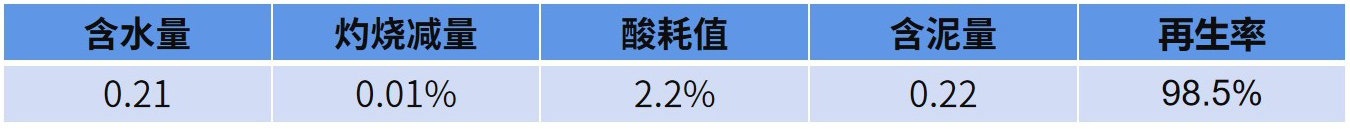

某鑄造廠將CC燒結(jié)陶粒砂再生處理后，檢測其灼燒減量、含泥量、酸耗值等指標（見下圖）。得出結(jié)論：CC燒結(jié)陶粒砂再生后灼燒減量較低，與新砂相比，酸耗值幾乎一致，并在投入使用時，減少了新砂添補量及固廢排放量。
總之，CC燒結(jié)陶粒砂再生利用有明顯優(yōu)勢，因其潰散性良好，降低了震動篩分的工作量；因其高強度，降低了粉塵產(chǎn)生量和新砂添加量，大幅降低固廢排放，可反復(fù)循環(huán)使用，更適合再生回收。
