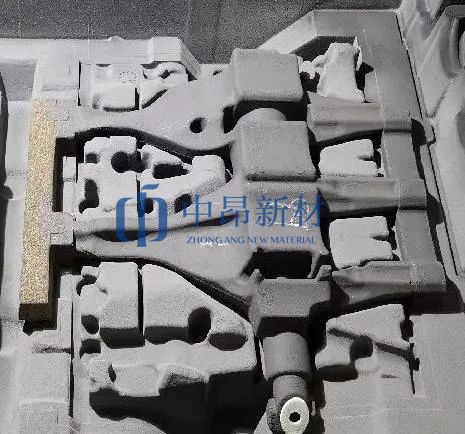

冷芯盒工藝,主要用于汽缸體、汽缸蓋、進排氣管等發動機鑄件。在過去鑄造生產中,以石英砂制作砂芯為主,但由于部分砂芯形狀復雜、局部截面積小,使用石英砂制芯不易射實、易斷裂,生產出的鑄件出現脈紋、粘砂、氣孔等缺陷。
為幫助客戶提高鑄件成品率,CC燒結陶粒砂、寶珠砂等人工鑄造用砂應運而生。它們具有高耐火度、低熱膨脹、低熱導率等特點,在實際應用中,可以明顯改善鑄件缺陷,有利于鑄件尺寸精度和表面、內腔質量的提高。

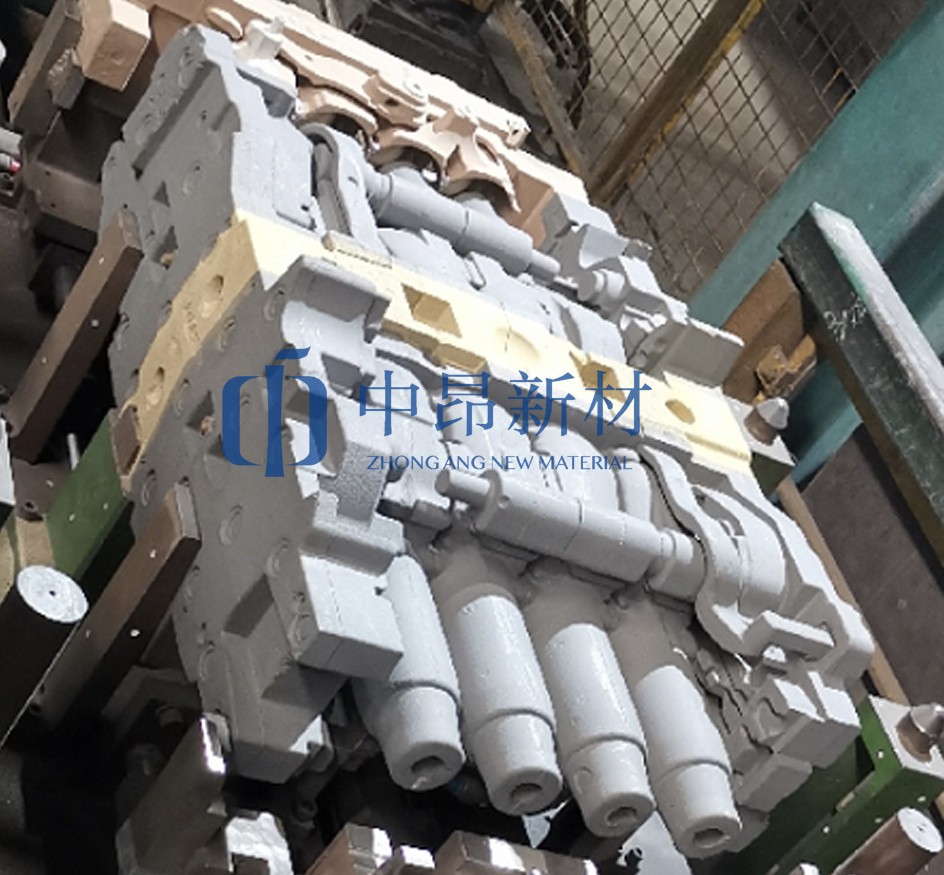

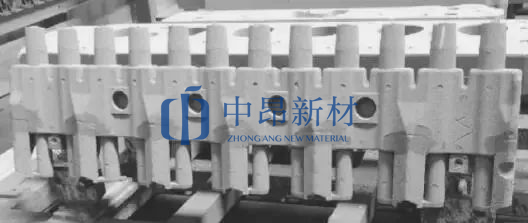

CC砂冷芯盒工藝
但由于寶珠砂生產過程能耗高、環境差、回收利用率較低,在環保政策日益趨嚴的背景下,CC燒結陶粒砂因低成本、環保、高回收率的優勢,成為越來越多大中型發動機鑄件鑄造企業的首選。
CC砂冷芯盒工藝的開發應用
l應用設計
與50/100目再生砂混合使用,為達到良好的粒度級配效果,CC燒結陶粒砂粒度篩號采用40/70目,鑒于原砂細粉含量對砂芯強度的不利影響,限制砂中140目及以下含量值。
l制芯
制芯采用CC燒結陶粒砂與再生砂質量比1:1混合,冷芯盒樹脂加入量為單組份各0.8%,并與相同條件下的寶珠砂工藝進行數據對比。
l砂芯抗拉強度測試

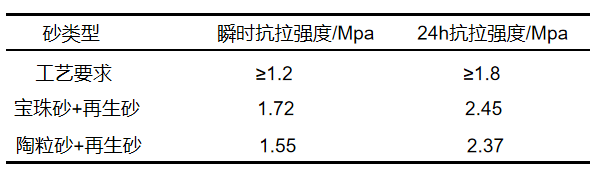

表1 冷芯盒砂抗拉強度
從數據看:
在當前樹脂加入量下,CC砂的抗拉強度雖比寶珠砂略低,但均滿足工藝要求標準。
在制芯過程中,充填性和脫模性良好,砂芯射砂緊實;鑄件清砂后,內腔質量同寶珠砂工藝相當,無粘砂現象。經半年多的驗證,產品沒有出現異常缺陷,證明了CC砂冷芯盒工藝的穩定可靠。

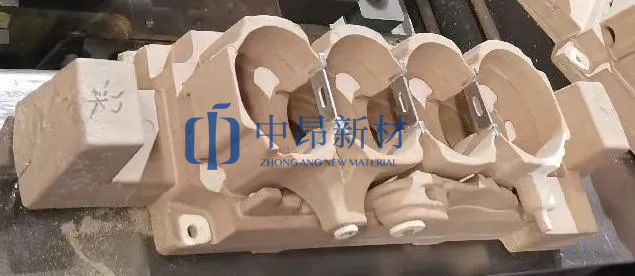

CC砂實際應用效果
綜合來看,在鑄造冷芯盒工藝中,CC燒結陶粒砂可以解決石英砂制芯產生的問題,減少發動機鑄件缺陷,提高鑄件質量,且因堆積密度小、價格低、環保的優勢,生產同樣的砂芯,用量比寶珠砂少,有效幫助客戶降低制造成本,確保在環保政策下,給客戶帶來穩定的供貨及可觀的經濟效益!
